Проєктування систем вентиляції

Приплив свіжого повітря, швидке видалення неприємних запахів і шкідливих сполук з приміщення ― головні місії, які виконує вентиляційна система. Для забезпечення правильної циркуляції повітряних потоків в житлових квартирах, приватних будинках або на виробничих площах, необхідно розробити та утілити в життя проект вентиляції. Без такої інженерної системи неможливо гарантувати комфортні умови перебування в жодному приміщенні.

Проєктування систем вентиляції для приміщень різного типу

Різноманітне призначення приміщень припускає специфічні вимоги до розташування вентиляційного устаткування, його шуму, продуктивності та енергоспоживання. Перед проєктуванням систем вентиляції треба враховувати ці аспекти. Важливо також аналізувати особливості довкілля, кліматичні умови і потенційні джерела забруднень повітря, щоб визначити оптимальні параметри роботи вентиляційного устаткування. Залежно від типу і призначення будівлі, проєкт вентиляції розробляється з урахуванням відповідних норм і правил.

Для житлових квартир або приватних будинків вистачить простого інженерного рішення, що включає план-схему і специфікацію матеріалів. Цього буде достатньо для закупівлі комплектуючих і проведення монтажу вентиляції. Вартість такої документації мінімальна. Для комерційних об'єктів і будівель потрібний детальніший проєкт, який розробляється відповідно до чинного законодавства і нормативів.

Проєкт вентиляції ― ціна

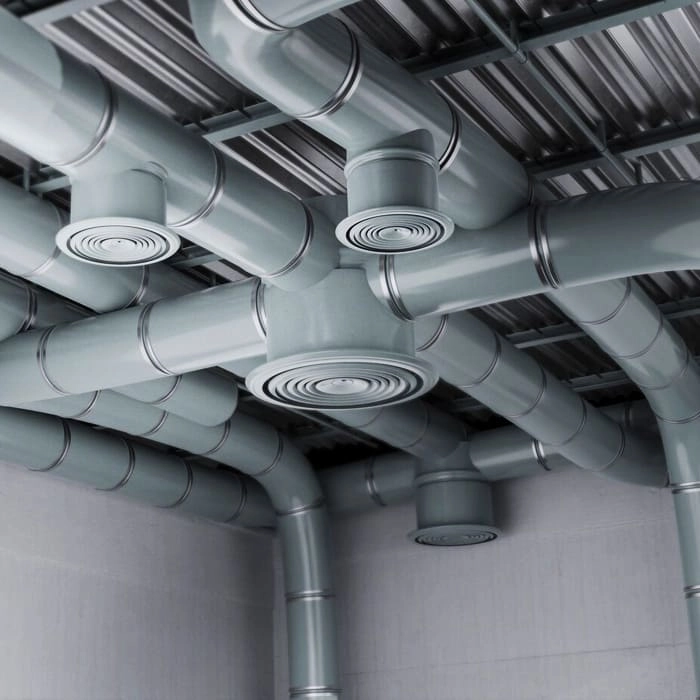

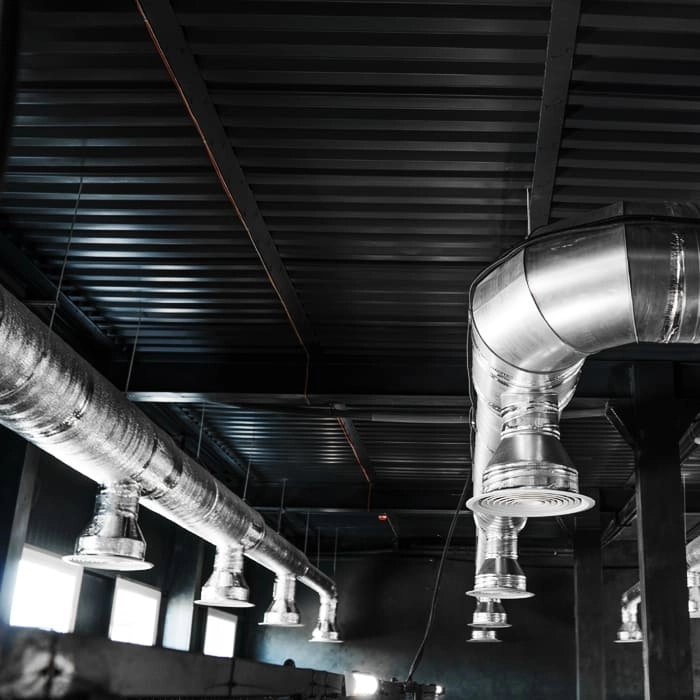

Приклади проєктів вентиляції

На якому етапі варто проєктувати вентиляцію

Ідеальним часом для розробки проєкту вентиляції вважається період до початку будівництва будівлі. Проте, в реальному житті обставини часто бувають іншими, та існуючу вентиляційну систему доводиться модернізувати з різних причин. До останніх відносяться:

1. Знос або засмічення припливних і витяжних каналів, необхідність поліпшити очищення повітря від пилу, бактерій та алергенів.
2. Невдалий вибір устаткування сусідами по центральному вентиляційному повітропроводу, що негативно впливає на якість повітряного обміну.
3. Збільшення припливу свіжого повітря і підтримка оптимального вмісту кисню.
4. Зниження вологості, попередження утворення плісняви, забезпечення точного регулювання мікроклімату.

Рекомендується починати проєктування вентиляції до початку ремонтних робіт у будівлі або приміщенні, щоб уникнути зайвих трудовитрат і зберегти якість майбутнього ремонту.

Головні завдання і проблеми, які вирішуються при проєктуванні вентиляції

Без розробленої конструкторської документації неможливо здійснити монтаж інженерних систем, особливо коли йдеться про вентиляцію. Досвідчені фахівці виконають необхідні розрахунки і грамотно впишуть вентиляційне устаткування в загальний комплекс комунікацій. Правильно виконаний проєкт системи вентиляції приміщення допоможе забезпечити:

• Дотримання необхідних вимог діючої нормативної документації і законодавства.
• Економічний обмін теплих і холодних повітряних мас зі збільшенням енергетичної ефективності приміщення.
• Низький рівень змісту вуглекислого газу в повітрі, підвищення комфорту перебування в приміщеннях.
• Виключення неправильної роботи устаткування і мінімізацію витрат на його обслуговування.

Проєкт систем вентиляції або конструкторське рішення, виконане спеціалізованою організацією, позбавить від витрат на її перероблення.

Етапи проєктування вентиляції

Перед початком проєктування систем вентиляції необхідно провести комплекс підготовчих та організаційних робіт для отримання початкових даних. Підприємства та організації складають технічне завдання, надають креслення планів і розрізів будівель з поетажною експлікацією, тоді як для приватних будинків і квартир досить виїзду фахівців на місце та виконання необхідних вимірів. Після цього розробляється план вентиляції і складається специфікація.

Проєктування вентиляції включає наступні етапи:

1. Отримання технічного завдання, виїзд на об'єкт.
2. Розрахункову частину: визначення повітрообміну, параметрів потужності і продуктивності устаткування, розрахунок довжини і перерізу повітропроводів, оцінку рівня шуму.
3. Конструкторські рішення щодо вибору устаткування та його розміщення.
4. При необхідності, створення або інтеграцію системи підготовки повітря (нагрівання/охолодження, фільтрацію, зволоження/осушення тощо).
5. Графічну частину: створення креслень, розрізів, головних і загальних видів.
6. Складання специфікації устаткування і комплектуючих.
7. Підготовку кошторисної документації.

Після закінчення робіт формується повний пакет технічних документів, на підставі яких можна розпочати монтаж вентиляції.

Розрахунок повітрообміну

Прості розрахунки вентиляції можуть бути виконані за умови, що на одну людину доводиться менше 20 м2 житлоплощі. Наприклад, якщо площа квартири складає 100 м2, і в ній мешкає 4 людини, то для оцінки повітрообміну досить враховувати об'єм усього приміщення.

У житлах приплив свіжого повітря має бути порівнянний з об'ємом кімнати. Так, для порожньої спальні об'ємом 40 м3 в годину повинне поступати стільки ж повітряних мас. Якщо людина постійно знаходиться в кімнаті, то необхідно забезпечити приплив повітря 60 м3/год. Для тимчасового перебування цей показник складатиме 30 м3/ч. Таким чином, для спальні з двома сплячими людьми в нічний час знадобиться 120 м3/год свіжого повітря.

Окрім простих розрахунків, важливо враховувати вимоги СНіП, які регламентують об'єм повітрообміну для різних типів приміщень. Наприклад, для кухні з газовою плитою необхідно додати до загального показника 100 м3/год свіжого повітря, а для туалету розраховується 75 м3/год на одну людину. Знаючи необхідний об'єм в годину, можна точно розрахувати діаметри повітропроводів, щоб уникнути зайвого шуму в процесі роботи системи.

Розробка схеми

Для грамотного проєктування та успішного монтажу вентиляції необхідно розробити схему встановлення устаткування, а також його підключення, враховуючи довжину і діаметр повітропроводів. Її наявність спростить створення графічної частини проєкту для організацій і допоможе приватним особам уникнути ряду поширених помилок:

1. Недостатню або надмірно високу продуктивність.
2. Появу шуму і вібрації в процесі експлуатації системи.
3. Неправильне розташування компонентів та устаткування.
4. Значне зростання вологості в приміщенні.
5. Недовговічність роботи вентиляційної системи.

Схема розробляється на основі попередніх розрахунків та узгоджується із замовником. Для ухвалення остаточного рішення пропонуються декілька варіантів компонування з устаткуванням різних виробників. Від вибору залежатиме ціна реалізації проєкту, технічне і економічне обґрунтування, а також кошторисна вартість.

Підготовка і узгодження креслення

Після вибору устаткування, компонування його елементів та ухвалення рішень про монтаж, настає момент виконання графічної частини проєкту. Креслення розробляються в масштабі з урахуванням архітектурних особливостей об'єкту і наявної інформації, наданої в пакеті початкових даних.

Готова робота передається замовникові для ознайомлення і перевірки. За наявності зауважень від клієнта, креслення повертаються виконавцеві на доопрацювання. При їх відсутності ― підписуються компетентними представниками замовника і передаються підрядникові для подальшої роботи. Цей процес забезпечує якість і відповідність проєкту вимогам, а також гарантує ефективну взаємодію між усіма учасниками проєктування вентиляції.

Підготовка документації

У рамках інженерного рішення надається план-схема розташування системи вентиляції з вказівкою основних вузлів і діаметрів повітропроводів, а також специфікація устаткування, комплектуючих і кріплення. Робочий проєкт для невиробничих об'єктів, що відповідає вимогам ДБН А.2.2-3-2014, повинен включати наступні розділи:

• пояснювальну записку з 15 пунктами;
• архітектурно-будівельні рішення;
• технологічну частину і рішення щодо устаткування;
• основні креслення, достатні для реалізації робіт;
• організацію будівництва;
• кошторисну документацію відповідно до ДСТУ б Д.1.1-1.

Проєктна документація іншої складності виконується відповідно до діючої нормативної бази і має відповідну структуру, забезпечуючи надійну основу для успішної реалізації проєкту.

Деталювання повітропроводів

Нормативні документи, необхідні для розуміння креслень і розрахунку кошторису на будівництво, передбачають складання специфікації устаткування. У неї вносяться усі вироби для складання і монтажу майбутньої конструкції. Деталювання повітропроводів істотно спрощує процес закупівлі матеріалів і подальший монтаж вентиляційної системи.

Монтаж і запуск вентиляційної системи

Монтаж вентиляції ― трудомісткий процес, що вимагає певних навичок і умінь. При підключенні кліматичної техніки потрібні знання експертного рівня, і виконати таку роботу самостійно досить складно. Встановлення вентиляційного устаткування підкоряється суворим технічним вимогам, а підключення і відлагодження проводяться згідно відповідної документації. Щоб уникнути потенційних проблем і забезпечення безперебійної роботи системи вентиляції, рекомендується звернутися за допомогою до досвідчених майстрів.

Чому варто замовити послугу проєктування в Клімат Контроль

Існує безліч компаній, що пропонують послуги з розробки проєктів, але далеко не усі з них відповідають заявленому рівню якості і цінності. Чому варто замовити проєктування в «Клімат Контроль»:

1. Досвід і професіоналізм. Наші фахівці впродовж багатьох років займаються проєктуванням інженерних систем для об'єктів житлового і виробничого сектора.
2. Ліцензії і дозволи. Ми маємо усі необхідні дозволи і допуски для здійснення діяльності.
3. Інтегральний підхід. Окрім проєктування, ми також здійснюємо монтажні роботи, що забезпечує комплексний підхід до вашого проєкту систем вентиляції.
4. Гарантія якості. Ми цінуємо кожного клієнта і надаємо гарантію на усі виконані роботи, що підтверджує надійність компанії і довіру до нас.
5. Технічне обслуговування. Ми забезпечуємо техобслуговування інженерних комунікацій упродовж усього періоду їх експлуатації.
6. Індивідуальний підхід. Ми розраховуємо вартість проєктування вентиляції і кондиціонування індивідуально, враховуючи усі особливості вашого проєкту.

Наша репутація ґрунтована на задоволених клієнтах і численних позитивних відгуках про виконані послуги. Довірте свій проєкт системи вентиляції нам і переконаєтеся в цьому самі!

Часті питання

Що треба врахувати при проєктуванні систем вентиляції?

При проєктуванні систем вентиляції необхідно враховувати об'єм приміщення, кількість людей, технологічні процеси і вимоги до якості повітря. Потім слід визначити їх ефективну продуктивність, обрати відповідні типи вентиляційних пристроїв та їх розташування. Також важливо передбачити регулювання та обслуговування системи.

Скільки коштує проєкт вентиляції?

Вартість проєктування вентиляції варіюється залежно від розмірів приміщень, складності системи, вимог до якості повітря, вибраних технологій та устаткування, тому ціна формується індивідуально для кожного замовника після проведення консультації та аналізу конкретних потреб об'єкту.

Які терміни проєктування вентиляційної системи?

Терміни проєктування вентиляційної системи залежать від розміру і складності об'єкту, наявності специфічних вимог до вентиляції, доступності інформації та узгоджень із замовником або регулюючими органами. Вони займають від декількох тижнів до декількох місяців.
